保冷庫用エアーカーテン

当社製品のポイント

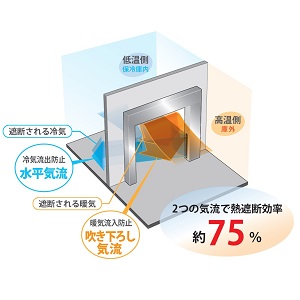

• 暖気侵入を防止する吹き降ろし気流と、冷気漏出を防止する下部水平気流により、高い熱遮断効率（約75%*）が得られます。
  *熱遮断効率 ～ 当社実験ルーム内での温度測定による。
• 保冷庫空調負荷の低減と、霜取りなどのメンテナンスコストが削減できます。
• 独自開発の薄型直流ターボファンを搭載し、マイコン制御によりエアーカーテン吹出風速の多段変速制御（夏／冬モード切替運転など）を可能とすることで省電力を実現しました。
• 奥行き370mmの省スペース設計です。
• メンテナンスは全て装置通過開口内側から可能ですので、断熱壁への埋込設置も可能です。
• 標準開口(2200W×2600H)以外のサイズにも対応致します。
• 推奨設置場所
  ・冷蔵倉庫入口（食品工場、低温物流倉庫等）
  ・集荷、荷捌倉庫入口（ドッグシェルターと併設）
  ・部屋間の温度差が大きい開口部（自動引戸と併設）
• シートシャッター、オーバースライダー及び自動引戸等との自動連動運転が可能です。

規格・仕様について

型式	ACH-22261C
処理風量	上部気流：約29m³/min 水平気流：約13m³/min
電源	AC200V 3φ 50/60Hz
消費電力	約400W
重量	約180kg
構造	ステンレス製(SUS304) *外側ヘアーライン仕上
備考	・壁面埋込仕様も可能です。 ・制御盤は内蔵 ・連動信号により起動します。 　*シャッター開放時ＯＮ信号にて起動 ・本装置は結露対策品ですが、凍結の無い条件、場所で御使用下さい。

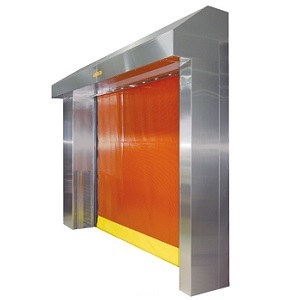

型式	ACH-30251Q　（シートシャッター内蔵型）
処理風量	上部気流：約47m³/min、水平気流：約36m³/min
電源	AC200V 3φ 50/60Hz
消費電力	本体：約1500W、ｼｰﾄｼｬｯﾀｰ：約800W
設備電力	本体：約1400VA、ｼｰﾄｼｬｯﾀｰ：約1500VA
重量	約500kg
構造	本体：ステンレス製(SUS304) *外側ヘアーライン仕上 シートシャッター： 無色透明イエローシート*パイプレス構造、半透明イエロー窓
備考	・制御盤は内蔵 ・連動信号により起動します。 ・本装置は結露対策品ですが、凍結の無い条件、場所で御使用下さい。

その他特徴

テクニカルレポートNo.94　保冷庫用エアーカーテン(ACH-22261C)の省エネルギー性能

製品関連動画

エアーカーテンによる熱遮断効果
熱遮断効果を気流シュミレーションでご覧いただけます。(時間：50秒)
