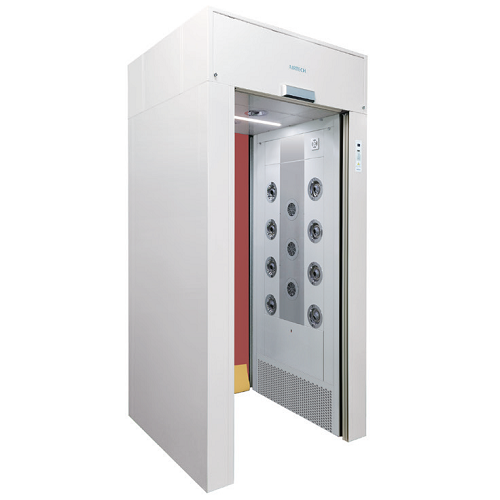

シートシャッター内蔵型エアーシャワー（標準型）
| 型式 | 仕様 |
|---|---|
| EAS-8017AW （標準型、1人用） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,100×D1,170×H2,300 通過有効 ：W800×D1,000×H1,950 吹出ノズル：18個(側面8個×2面、天井2個) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
| EAS-8017AW-1.5 （標準型、1~2人用） （奥行1,500㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,100×D1,670×H2,300 通過有効 ：W800×D1,500×H1950 吹出ノズル：18個(側面8個×2面、天井2個) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
| EAS-8017AW2 （標準型、1~2人用） （奥行2,000㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,100×D2,170×H2,300 通過有効 ：W800×D2,000×H1950 吹出ノズル：36個(側面8個×4面、天井2個×2面) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
| EAS-8017AW2-1.5 （標準型、1~4人用） （奥行3,000㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,100×D3,170×H2,300 通過有効 ：W800×D3,000×H1,950 吹出ノズル：36個(側面8個×4面、天井2個×2面) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
| EAS-8017AW3 （標準型、1~4人用） （奥行3,000㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,100×D3,170×H2,300 通過有効 ：W800×D×3,000×H1,950 吹出ノズル：54個(側面8個×6面、天井2個×3面) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
開口幅 1,600㎜ シートシャッター内蔵
| 型式 | 仕様 |
|---|---|
| EAS-16017AW （標準型、1～2人用） （幅1,600㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,900×D1,170×H2,300 通過有効 ：W1,600×D1,000×H1,950 吹出ノズル：20個(側面8個×2面、天井4個) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
| EAS-16017AW-1.5 （標準型、1~4人用） （幅1,600㎜、奥行1,500㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,900×D1,670×H2,300 通過有効 ：W1,600×D1,500×H1,950 吹出ノズル：20個(側面8個×2面、天井4個) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
| EAS-16017AW2 （標準型、1~4人用） （幅1,600㎜、奥行2,000㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,900×D2,170×H2,300 通過有効 ：W1600×D2,000×H1950 吹出ノズル：40個(側面8個×4面、天井4個×2面) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
| EAS-16017AW2-1.5 （標準型、1~8人用） （幅1,600㎜、奥行3,000㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,900×D3,170×H2,300 通過有効 ：W1,600×D3,000×H1,950 吹出ノズル：40個(側面8個×4面、天井4個×2面) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
| EAS-16017AW3 （高級型、1~8人用） （幅1,600㎜、奥行3,000㎜） （両側面+天井吹出し） （床なし） （シートシャッター） | 外形寸法 ：W1,900×D3,170×H2,300 通過有効 ：W1,600×D×3,000×H1,950 吹出ノズル：60個(側面8個×6面、天井4個×3面) 電 源：AC200V 3φ 50/60Hz DXFダウンロード PDFダウンロード |
